Manifold para instrumentação

Gostou? compartilhe!


Confira nosso Catálogo

Tamanho do PDF para download: 3,48 MB

→ Catálogo em formato .zip para download ( 3,13 MB)

Características Gerais


Manifold de instrumentação

O Manifold para instrumentação é largamente utilizado em sistemas que possuam instrumentos que, periódicamente, necessitem ser calibrados. Existe Manifold para instrumentação 2 vias, 3 vias e 5 vias, dependendo de sua aplicação ou necessidade. Na sua grande maioria, os manifolds são em aço inoxidável 316, porém, existem também em aço carbono com banho de Zinco Níquel, tratamento que lhe dá alta resistência à oxidação.

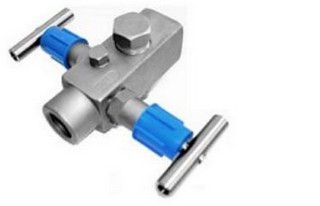

O Manifold para instrumentação 2 vias, também conhecido como válvula multivia, válvula para manômetro ou equalizadora, é utilizado, basicamente, para se evitar a execução de by pass no sistema utilizando-se de várias conexões e válvulas, o que significaria maior quantidade de pontos de vazamento, além de ter um custo muito maior.  O uso de um manifold de 2 vias, é possível fazer a substituição do manômetro sem interrupção da linha, pois é possível bloquear a linha do manômetro, drenar (aliviando a pressão do mesmo) e retirar o manômetro sem alteração da linha.

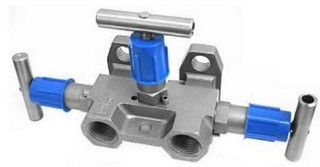

No caso de manifolds de 3 vias, diferentemente da 2 vias, o manifold 3 vias tem duas entradas e duas saídas, onde é possível se fazer a calibração do instrumento sem retirá-lo. No caso do Manifold para instrumentação 5 vias, normalmente é utilizado em sistemas com placas de orifício, onde se faz a tomada de pressão antes e depois da placa. O instrumento ligado ao manifold para instrumentação é pode ser calibrado ou retirado para calibração ou substituição.

Clique nas imagens para ampliar

Tipos para manifods

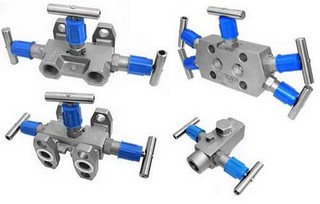

Temos diversos tipos de Manifold para instrumentação, temos os manifolds para ligação direta (diretamente no instrumento) e para ligação remota (à distância), sendo que aquele, geralmente possui uma das extremidades flangeadas (compatível com os instrumentos), e nos de ligações remotas possuem extremidades roscadas ou para tubings. Se quizermos utilizar manifold remotamente e este tiver extremidade flangeada, é possível utilizar adaptador flange-tubo ou flange rosca. Quando pensamos em manifolds devemos imaginar que eles são apenas acessórios para instrumentos e/ou manômetros, onde com sua ajuda, a velocidade para calibração ou manutenção destes se torna muito mais rápida e segura. O Manifold para instrumentação pode ser forjado, microfundido ou laminado, dependendo do fabricante, pressão de trabalho, ambiente de trabalho e/ou exigência do cliente final.

Para saber mais sobre Manifold para instrumentação

Ligue para 11 2084-7733 ou clique aqui e entre em contato por email.
