Conexões tubulares

Clique nas imagens para ampliar

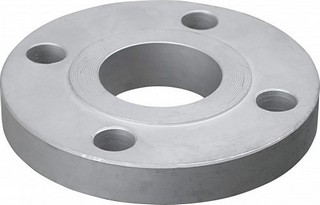

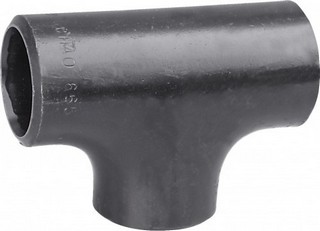

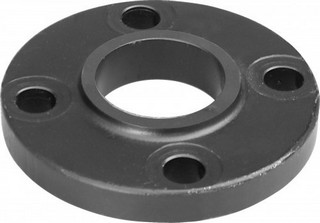

As conexões tubulares são aquelas feitas à partir da utilização de tubos para sua fabricação. Podem ser produzidas a partir de tubos sem costura ou tubos com costura ( soldado ). As conexões tubulares podem ser fabricadas a partir de diversos materiais, como o aço carbono ASTM A 106. ASTM A 234 gr.WPB, ASTM A 350 LF2, aço inoxidável ASTM A 403 AISI 304/ 304, aços ligas como INCONEL, DUPLEX, SUPER DUPLEX, e outros. Os principais tipos de conexões tubulares: curvas 45º, 90º , 180º; curvas de redução; cruzetas; reduções concêntricas; reduções excêntricas; niples ; niples de redução concêntricos; niples de redução excêntricos; niples de extensão; tês ; tês de redução ; tês 45º; pestanas curtas ; pestanas longas ( stub end ). Os diâmetros de fabricação vão de 1/2"  até grandes medidas ( 30" e mais ) e a medida das paredes são informadas por schedules que vão de SCH 5S a SCH.160S para aço inoxidável, ou SCH.5 à SCH. 160. Geralmente as conexões tubulares tem suas extremidades biseladas para soldar, podendo no entanto, ter adaptações como flanges ou outras terminações. As conexões tubulares tem grande número de usos como condução de petróleo, produtos químicos mais agressivos( onde são usados os aço ligas INCONEL, e os aços DUPLEX e SUPER DUPLEX são muito usados no Pré-sal ) gases, água, minérios, etc., portanto muito utilizadas por petroquímicas, químicas, óleo e gás, energia, indústria de papel e celulose, minerações, empresas de saneamento, indústria sucro-alcooleira, construção civil, etc. As conexões tubulares para redes de água obedecem ao padrão AWWA. As conexões tubulares  também são bastante empregadas na indústria alimentícia, bebidas, laticínios, cervejeiras, álcool, farmacêuticas, cosméticas, com configurações próprias de extremidades, tubos O.D. (diâmetro externo), polidas interna e externamente, obedecendo a norma ASTM A 270 em aço inoxidável AISI 304 ou AISI 304L; AISI 316 ou AISI 316L; com terminais TC ( tri clamp ) ou com terminais roscados. As conexões tubulares sanitárias sofrem rigoroso controle em sua fabricação em virtude do fim a que se propõe. A Detron possui homologação da Petrobras ( CRCC ) curvas forjadas, tees e reduções em  aço carbono forjado ASTM A 234 GR.WPB.
