Válvula esfera inox

Gostou? compartilhe!


Confira nosso Catálogo

Tamanho do PDF para download: 2,74 MB

→ Catálogo em formato .zip para download (2,43 MB)

Características Gerais


válvulas esferas em inox

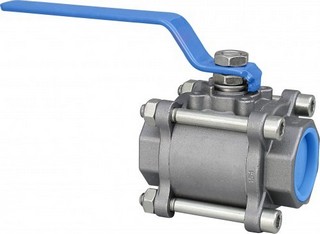

A válvula de esfera constitui-se de um corpo de válvula onde é inserida uma esfera com furação transversal. A válvula está aberta quando o furo alinha-se com a tubulação. Quando a válvula é acionada por alavanca, a posição desta indica se a válvula esta aberta ou fechada e é uma válvula esfera inox quando seus componentes são de aço inoxidável. Há vários tipos de válvula esfera inox, tanto quanto ao aço inox utilizado em sua fabricação, como quanto ao tipo de montagem. A válvula esfera inox pode ter sua conformação como: monobloco, bi-partida, tri-partida.

Monobloco: é uma válvula esfera inox constituida de um corpo único, sendo que a esfera e os assentos são introduzidos por um dos lados e travados por uma porca. As válvulas monobloco geralmente tem as extremidades roscadas e são fabricadas em inox fundido ASTM A 351 CF8, CF8M, CF3 ou CF3M.  válvula esfera inox bi-partida tem o corpo dividido em duas partes unidas por parafusos para acondicionar a esfera e vedações. As válvulas bi-partidas, no geral, tem as extremidades flangeadas, podendo no entanto, ter outras configurações. Os materiais utilizados em sua fabricação também podem ter as especificações anteriores.Quando flangeadas, as válvulas podem obedecer a norma ANSI B.16.5 nas classes de pressão de 150 psi, 300 psi, ou mais. Também podem ser produzidas no padrão DIN. A válvula esfera inox tri-partida é composta de tres partes.

Clique nas imagens para ampliar

'Fire safe' ou proteção contra incêndios

A parte central, onde abriga a esfera e as vedações e as extremidades com as roscas ou com o encaixe para solda. Os materiais com que é produzida a válvula esfera inox podem ser; aço inoxidável fundido ASTM A 351 CF8, CF8M, CF3, CF3M, ou em aço inox forjado ASTM A 182 GR.F304, GR.F316, GR.F304L ou GR.F316L. A vedação utilizada na válvula esfera inox pode ser em teflon puro, teflon reforçado, viton, etc.

O acionamento da válvula esfera inox pode ser: manual através da manopla, acionamento por atuador pneumático, acionamento por caixa de engrenagem, acionamento motorizado, etc. Estas válvulas também podem ser produzidas com 'fire safe', ou seja com proteção à incêndio. As válvulas de esfera tri-partidas são geralmente fabricadas nas bitolas de 1/2' até 2', eventualmente até 3'. As válvulas flangeadas podem ser fabricadas desde pequenas bitolas até grandes diâmetros. Alguns tipos de válvulas são produzidas com revestimento em teflon.

Para saber mais sobre Válvula esfera inox

Ligue para 11 2084-7733 ou clique aqui e entre em contato por email.
