Válvula de esfera tripartida

Gostou? compartilhe!


Características Gerais

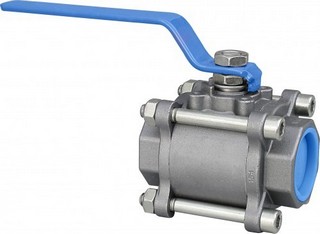

Válvulas de esferas tripartidas

A válvula de esfera tripartida é assim denominada pelo fato de que a sua construção é feita em tres partes. É constituida do corpo central que abriga a esfera e vedações, e duas tampas, uma peça em cada lado contendo as extremidades roscadas, com encaixe para solda ou flanges.

As tres partes da válvula de esfera tripartida são unidas por tres, quatro ou mais parafusos e porcas de aperto e anéis de vedação junto ao corpo. Contém ainda a haste, cujo projeto de fabricação, impede a expulsão da mesma, proporcionando maior segurança e a manopla para acionamento manual ( esta poderá ser travada através de cadeado). Podem ser atuadas pneumáticamente .São fabricadas em variados tipos de materiais tanto para o corpo, como para as esferas e também, as vedações.

A válvula de esfera tripartida tem por função o bloqueio, e sua construção foi projetada para possibilitar a manutenção da válvula sem necessidade de tirá-la da linha. A válvula de esfera tripartida também pode ser produzida para ser utilizada como uma válvula direcional de fluxo, tendo nesse caso, 3 vias que poderão ser usadas em ' L ' com a terceira via lateral, ou em ' T ', com a terceira via embaixo.

Clique nas imagens para ampliar

As válvulas possuem suas próprias configurações

A válvula de esfera tripartida para a classe de pressão de 300 psi. é fabricada com o corpo e tampas em aço carbono fundido ASTM A 216 GR.WCB, ou em ligas de aços inoxidáveis em ASTM A 351 GR. CF8 ( inox 304 ), CF8M ( inox 316 ), e outras ligas sob consulta. Há ainda válvula de esfera tripartida Série 1000 classe 300 psi. construidas com um número maior de parafusos e suportam pressões de até 1000 psi.para água, óleo ou gás.

Para pressões de 800 psi. a válvula de esfera tripartida pode ser fabricada em aço carbono forjado ASTM A 105 ou em aço inoxidável forjado ASTM A 182 GR.F 304 ou GR.F316 ou latão forjado C33700. A válvula de esfera tripartida pode ser fornecida com as seguintes configurações de extremidades: encaixe para solda, com rosca NPT ou BSP, com extremidades O.D. ( muito utilizadas na indústria alimentícia e pode ser fornecida com polimento ) ou extremidades flangeadas nas classes 150 psi. ou 300 psi padrão ANSI B16.5 ou ainda no padrão DIN. Dentre as configurações da válvula de esfera tripartida, existe a válvula com bloqueio automático, em que após a abertura e utilização ela retorna à posição fechada.

Para saber mais sobre Válvula de esfera tripartida

Ligue para 11 2084-7733 ou clique aqui e entre em contato por email.
